机型 |

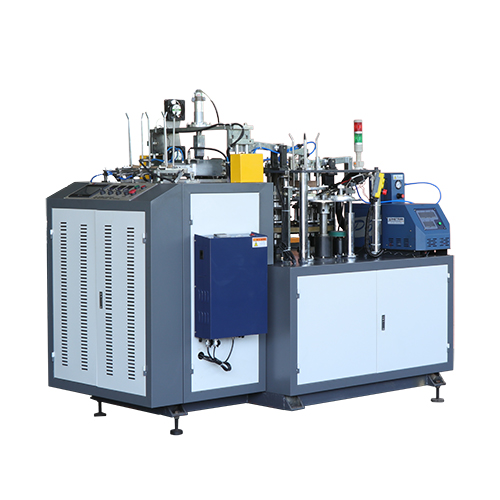

纸盖成型机 |
|
|
|
重量 |
2000KG |
||
|
装箱规格 |
机器：2100x1310x1700 |
||
|
电气规格 |
三相380V，6KW |
||
|
气源规格 |
0.5-0.8MPa，0.4立方/min |
||
|
产能 |
30-35只/分钟 |
||
|
纸张规格 |
单/双PE纸、牛皮纸 |
||
|
纸张克重 |
300-500g/㎡ |
||
|
纸杯规格 |
(A)φ65-120mm |
||
|
(H)12-25mm |
|||
|
电器和气动元件配置 |
超声波 |
温州常荣 |
|
|
变频器 |
韩国LS |
||
|
编码器 |
奥托尼克斯 |
||
|
断路器 |
韩国LS |
||
|
交流接触器 |
韩国LS |
|
|
|
光电开关 |
奥托尼克斯 |
|
|
|
PLC |
IDEC |
|
|
|
触摸屏 |
台湾威伦 |
|
|
|
主电机 |
上海德东 |
|
|
|
电磁阀 |
台湾金器 |
|
|
|
气缸 |
意达 |
|
|
|
机械配置 |
传动轴 |
40Cr调质 |
|
|
直线光轴 |
进口硬轴 |
|
|
|
间歇分割器 |
山东鑫嘉 |
|
|
|
凸轮 |
数控加工 |
|
|
|
转盘 |
铝合金 |
|
|
|
喷胶机 |
精泰 |
|
|
|
|
|
|
|
纸盖机器配置参数说明：
随着市场上对纸盖需求的日益增长,而市面上现有的纸盖成型机由于制造成本高，纸盖普及使用受到了限制。据此，我公司研发了新型的纸盖成型机。结构上参照纸杯成型机和现有纸盖机的特点而开发的新型纸盖机。其制造成本低、工艺简单，在一台机器上就能完成的纸盖的成型，是现有以纸管为基材的纸盖机理想的替代产品。
纸盖成型机是一款以PLC控制，各工位点通过编码器实现定位的全自动的杯盖成型设备。设备工艺流程如下：吸纸片→送纸片→圆筒粘合→将纸盖筒送入模体→将圆形底片送入模体→喷胶→第一道卷口→第二道卷口→纸盖成型及滚盖体压痕→收料。
纸盖机主要有以下特点：
1、纸盖机所用基材为纸片，而市面上纸盖所用基材均为纸管，纸管所需配套设备较多，相比之下此款纸盖机可大幅降低生产成本，简化了生产工艺。
2、生产速度与纸管型盖机相比有一定有提升，纸管型生产速度为30-35只/min。
3、纸盖成型机是一款通过PLC编程控制，各参数设置及显示通过触摸屏完成，各工序时间点通过编码器实现定位的全自动的杯盖成型设备。
4、卷口粘合采用进口喷胶机喷涂，喷胶量的控制精准，无过剩与浪费的现象。
5、纸盖圆形底片输送量与纸圈一一对应，即有纸圈送圆底片，没有纸圈不送，保证了圆底片不产生浪费的现象。该款设备采用光控无触点多点开关检测工作异常、实现了故障自动报警停机，保护机器各部件不碰撞，提高了机器的稳定性和寿命。
6、整机机体采用方钢与钢板焊而成，机架板厚达25mm，结构结实稳定，大大提高了机架的钢性、强度、焊后的尺寸稳定性，从而保障了机器运行稳定性，有效避免机器产生震动。粘合筒工位采用三合一凸轮驱动左右杯夹，工作时无噪音，抱筒动作稳定可靠。
7、故障报警停机后，故障原因触摸屏中予以显示，方便了故障的排除。
